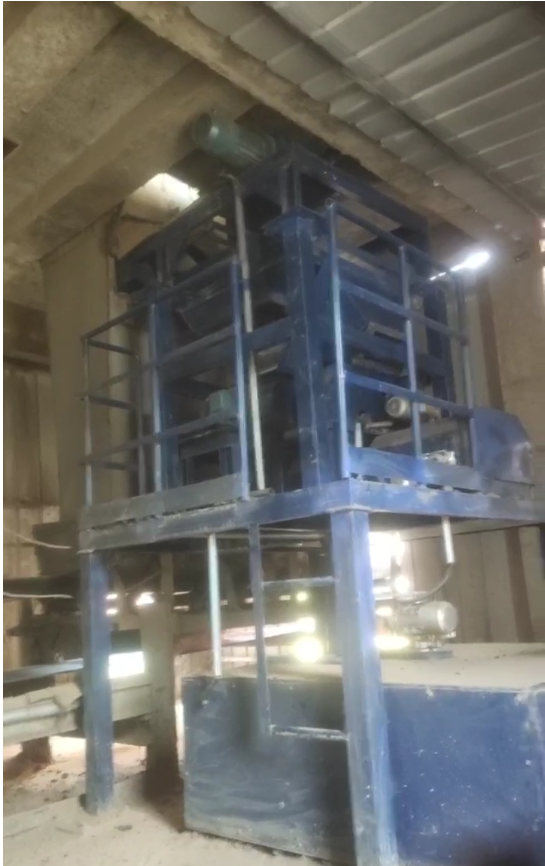

PDCY系列全自动皮带采样机

电话:
13503928283
  • 文章内容

一、工作原理:

皮带中部取样器启动后,由电机通过减速机减速,带动转臂轴圆周旋转,使转臂前端取样头对皮带上的物料进行全断面取样。

二、主要工作系统:

1、取样时间控制系统:除基本控制电路外,主要由时间继电器组成。时间继电器上面有两组时间,每组由两位数字和一个时间单位组成。数字调整范围为0-999,时间单位分别为0.1秒(0.1S)、秒(S)、0.1分钟(0.1M)、分钟(M)、0.1小时(0.1H)、小时(H)。*组为单次取样时间,调整范围为0.1秒—999小时,控制每次的取样时间。第二组为延时启动时间和两次取样之间的时间,调整范围为0.1秒—999小时,控制开机后本机的延时启动时间,同时控制两次取样之间的间隔时间。取样头旋转一圈的时间约为1.46秒,加上定位系统的因素,旋转的*圈应当设定为0.7秒,每增加一圈,增加1.46秒。取样控制系统受面板上开关按钮和中控联锁的控制。

2、定位系统:由于取样头是圆周运动,在停止的时候,有可能停在皮带的上面,造成皮带和取样头的磨损甚至损坏。定位系统的作用就是防止取样头停在皮带上面。该系统主要由安装在减速机前面的传感器、感应板和控制箱内的一组继电器组成。定位系统不受面板上开关按钮和中控连锁的控制,只要控制箱接通电源,系统即开始工作,任何时候检测到取样头位置在皮带上时,即自动接通电机,将取样头转至皮带外时停止。在取样时间过程中,定位系统处于锁定状态,不会触发。取样时间停止后,自动触发定位系统。

3、中控连锁系统;主要是接受中控室或者主设备的开停机信号,使本机随之自动开停机。本机切换至中控连锁自动开停机后,面板上的开关按钮自动失效。中控连锁工作状态下,如需紧急停车,请直接拉开断路器。

4、电机基本电路:由断路器、交流接触器、热继电器等组成。

三、技术参数:

序号

名称

规格

数量

备注

1

中部取样机

PDCY-1000

1

适合皮带宽度1.0

2

采样头

按物料*大颗粒的2.5倍制作

1



不锈钢取样量可调

3

采样机支架


6


4

电机

功率3KW

1

刹车止动

5

减速机

速比143

1

BWD2-43-3

6

智能控制箱


1

时间可任意设定

7

感应探头


1

NJK-5002C

8

磁铁

Φ14

1


9

存样桶

40

2

不锈钢

10

取样量

1-10公斤(可调)

1

取样量可调节,也可根据客户要求定做

11

重量

400公斤
