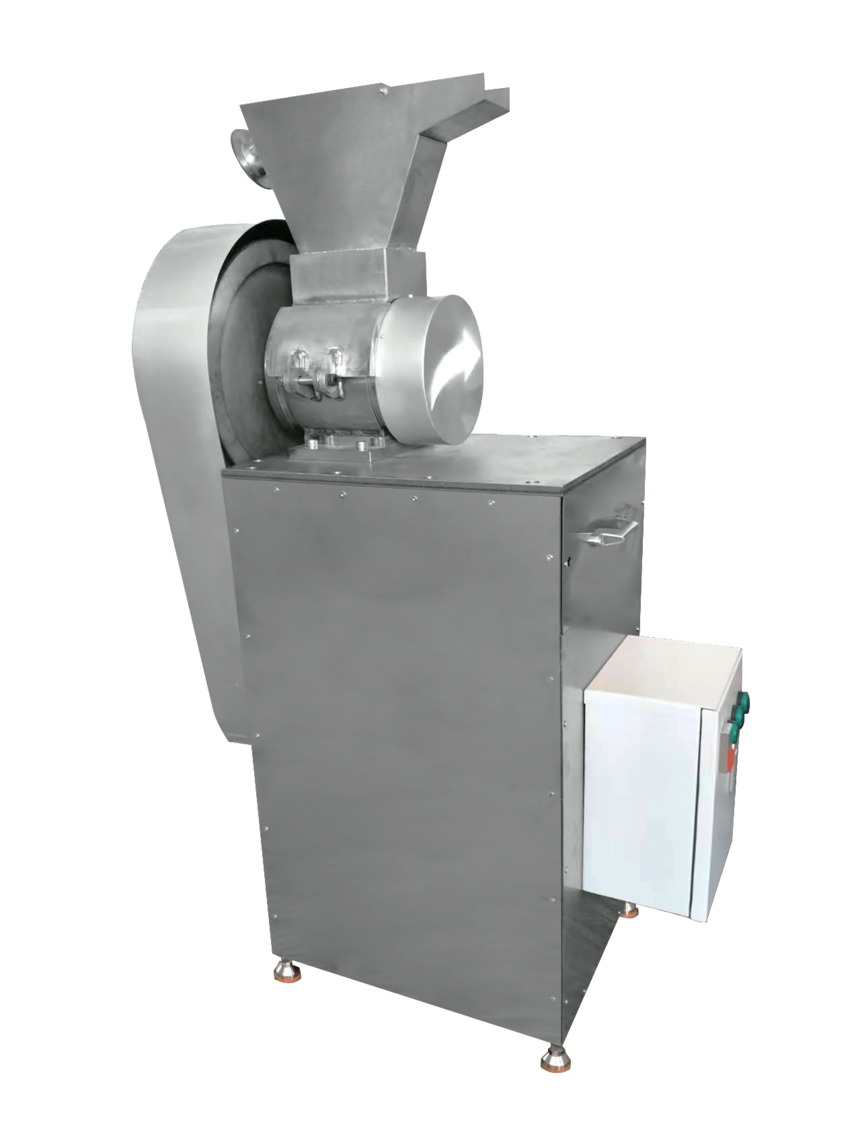

压辊式破碎机 一、用途和使用范围 压辊式破碎机主要用于对原材料的中碎和细碎。如煤、煤矸石、焦碳、石灰石、硫矿石、磷矿石等物料的破碎。 其破碎方式为压切式破碎。 被破碎物料的抗压强度不超过80PaM. 本机设计合理，结构简单，维修方便，操作简易。在煤炭、炼焦、采矿、有色金属冶炼、化工、冶金、建材等行业的采样化验中得到广泛应用。 二、主要技术数据 进料粒度(mm)：≤50 出料粒度(mm)：≤6 生产量(kg/h)：300 功率(kw)：2.2 重量(kg)：170 外形尺寸(mm)：420x850x1300 三、 结构概述 压辊式破碎机主要由机架机体压辊部分、传动部分、动力部分、机箱组成。 机架由不锈钢焊接而成，主要起支撑作用，所有部件均安装在机架上。 机体由不锈钢铬钢组成，是一个上下分体结构，形成封闭式筒体形式，压辊机头安装在箱体之上。 动力和传动部分是由电机，主、被动皮带轮，并通过三角皮带，将动力传递给压辊轴，使其旋转，使内部动刀和静刀相互切压达到破碎目的。 该设备间隙不可调整，面对进料口，设备顺时针转动。 压辊机头是破碎机执行破碎的主要部件。它由铬钢和304不锈钢制成，物料从进料口定量给入，从出料口接料斗拿出。接料斗1.5L,一次性进料体积不得大于1.5L 。 电控方面，本设备正面安装一套控制箱，该控制操作简单，面对控制箱方面，控制箱右侧有一个电源总开，向上为电源合闸，向下为断电。电源合闸后，设备控制箱上的3个项电指示灯全亮，否则电源故障。在3个项电指示灯全亮的情况下，按控制箱左侧启停按钮，按绿色键为启动键，红色和停止键。
|
